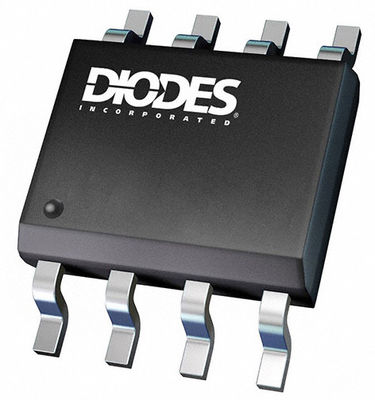

AL8863SP-13 Sterownik LED IC 1 Wyjście Kontroler DC Step-Down PWM Dimming 8-SO-EP

AL8863SP-13 Sterownik LED IC 1 Wyjście Kontroler DC Step-Down PWM Dimming 8-SO-EP

Opis

AL8863 to obniżający napięcie kontroler DC/DC przeznaczony do sterowania diodami LED o wysokim prądzie wyjściowym.Urządzenie pracuje przy wejściowym napięciu zasilania od 4,5V do 60V.Szeregowe połączenie diod LED zapewnia identyczne prądy diod LED, co skutkuje jednolitą jasnością i eliminuje potrzebę stosowania rezystorów balastowych.Zakres częstotliwości przełączania AL8863 wynosi od 50 kHz do 1 MHz.Szeroki zakres częstotliwości roboczej pozwala na większą elastyczność w doborze komponentów, a także przy pracy z częstotliwością do 1 MHz, pozwala na użycie mniejszych komponentów zewnętrznych, minimalizując w ten sposób rozmiar płytki drukowanej i płyty sterownika.Prąd wyjściowy AL8863 jest ustawiany za pomocą zewnętrznego rezystora podłączonego między pinami wejściowymi VIN i CSN.Ściemnianie uzyskuje się poprzez podanie sygnału PWM na pin wejściowy DIM.Czas miękkiego startu można regulować za pomocą zewnętrznego kondensatora między pinem DIM a masą.AL8863 jest dostępny w ulepszonej termicznie obudowie SO-8EP.

Cechy

 Szeroki zakres napięcia wejściowego: od 4,5 V do 60 V

 Zakres częstotliwości roboczej: od 50 kHz do 1 MHz

 Rozdzielczość ściemniania PWM 1000:1 przy 100 Hz

 Pojedynczy pin do włączania/wyłączania i sterowania jasnością za pomocą sygnału PWM

 Wskazanie stanu błędu dla nieprawidłowej pracy

 Zabezpieczenie przed zwarciem LED

 Nieodłączna ochrona LED przed przerwaniem obwodu

 Programowalna operacja termicznego składania za pomocą styku NTC

 Wyłączenie z powodu nadmiernej temperatury

 Ulepszony termicznie pakiet SO-8EP

 Całkowicie bezołowiowe i w pełni zgodne z dyrektywą RoHS

 Bez halogenu i antymonu.„Zielone” urządzenie

Przypisania pinów

Aplikacje

 Oświetlenie komercyjne i przemysłowe

 Oświetlenie architektoniczne

 Zewnętrzne sterowniki LED i inteligentne oświetlenie

specyfikacja AL8863SP-13
