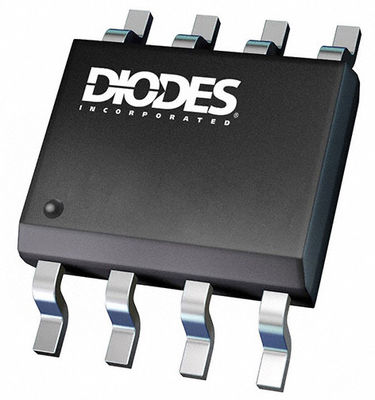

AL8843SP-13 Sterownik LED IC 1 Wyjście Regulator DC Analogowe ściemnianie PWM 3A 8-SO-EP

AL8843SP-13 Sterownik LED IC 1 Wyjście Regulator DC Analogowe ściemnianie PWM 3A 8-SO-EP

Opis

DIODES™ AL8843 to przetwornica obniżająca napięcie DC-DC pracująca w trybie histerezy, przeznaczona do wydajnego zasilania jednej lub wielu połączonych szeregowo diod LED ze źródła napięcia wyższego niż napięcie diody LED.Urządzenie może pracować przy napięciu wejściowym od 4,5 V do 40 V i zapewniać regulowany zewnętrznie prąd wyjściowy do 3 A.W zależności od napięcia zasilania i komponentów zewnętrznych, ten konwerter może dostarczyć do 60W mocy wyjściowej.AL8843 integruje wyłącznik zasilania i obwód wykrywania prądu wyjściowego po stronie wysokiego napięcia, który wykorzystuje zewnętrzny rezystor do ustawiania nominalnego średniego prądu wyjściowego.Ściemnianie można zrealizować poprzez podanie zewnętrznego sygnału sterującego na pin CTRL.Pin CTRL przyjmuje sygnał napięcia stałego lub sygnał PWM.Czas miękkiego startu można regulować za pomocą zewnętrznego kondensatora między pinem CTRL a masą.Przyłożenie napięcia 0,3 V lub niższego do styku CTRL spowoduje wyłączenie wyłącznika zasilania.

Cechy

 Szeroki zakres napięcia wejściowego: od 4,5 V do 40 V

 Prąd wyjściowy do 3A

 Wewnętrzny przełącznik NDMOS 40 V

 Typowa dokładność prądu wyjściowego 4%.

 Pojedynczy pin do włączania/wyłączania i sterowania jasnością za pomocą napięcia stałego lub sygnału PWM

 Zalecany zakres ściemniania analogowego: od 10% do 100%

 Miękki start

 Wysoka wydajność (do 97%)

 Zabezpieczenie przed zwarciem LED

 Nieodłączna ochrona LED przed przerwaniem obwodu

 Ochrona przed nadmierną temperaturą (OTP)

 Częstotliwość przełączania do 1 MHz

 Pakiet SO-8EP dostępny w zielonej mieszance do formowania (bez Br, Sb)

 Całkowicie bezołowiowe i w pełni zgodne z dyrektywą RoHS

 Bez halogenu i antymonu.„Zielone” urządzenie

Przypisania pinów

Aplikacje

 Modernizacja LED na niskonapięciowe halogeny

 Oświetlenie przemysłowe niskiego napięcia

 Podświetlenie LED

 Znaki świetlne

 Sterowniki zewnętrzne z wieloma kanałami
