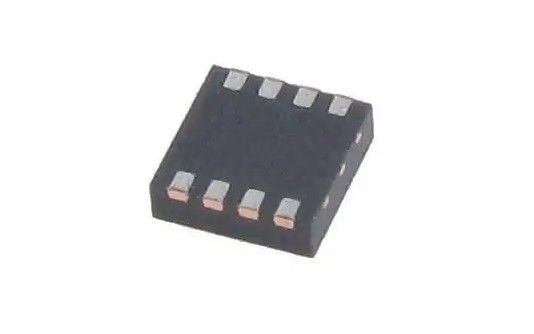

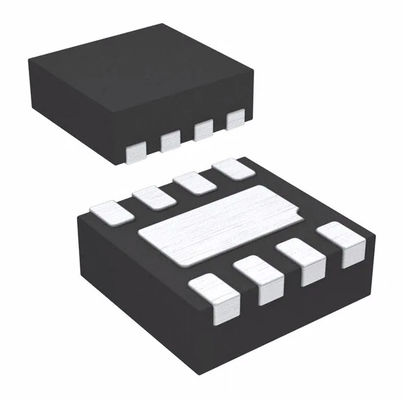

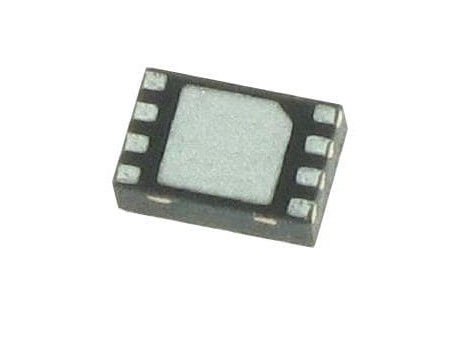

ISL29021IROZ-T7 Czujnik optyczny IR I²C 8-WFDFN Odsłonięta podkładka 2,25 V ~ 3,63 V

ISL29021IROZ-T7 Czujnik optyczny IR I²C 8-WFDFN Odsłonięty pad Light to Digital Converters

ISL29021 to zintegrowany czujnik zbliżeniowy i na podczerwień z wbudowanym sterownikiem IR LED i interfejsem I2C (kompatybilny z SMBus).To urządzenie zapewnia wykrywanie w podczerwieni, aby umożliwić oszacowanie bliskości z funkcją przerwania.Do wykrywania podczerwieni i bliskości zaprojektowano wewnętrzny przetwornik ADC oparty na technice konwersji A/D z równoważeniem ładunku.Przetwornik ADC jest używany do digitalizacji sygnału wyjściowego z matrycy fotodiod, gdy wewnętrzny sterownik diody podczerwieni jest włączany i wyłączany na zaprogramowane okresy czasu z wybraną przez użytkownika częstotliwością modulacji w celu sterowania zewnętrzną diodą podczerwieni.Ponieważ ten czujnik zbliżeniowy wykorzystuje schemat redukcji szumów w celu znacznego odrzucenia niepożądanego szumu podczerwieni, cyfrowe wyjście wykrywania bliskości zmniejsza się wraz z odległością.Prąd wyjściowy sterownika jest wybierany przez użytkownika do 100 mA do sterowania różnymi typami diod LED emitujących podczerwień.Za pośrednictwem interfejsu I2C można wybrać cztery różne tryby działania: programowalny jednorazowy czujnik podczerwieni, programowalny jednorazowy czujnik zbliżeniowy, programowalny ciągły czujnik podczerwieni i programowalny ciągły czujnik zbliżeniowy.Programowalne jednorazowe tryby pracy znacznie zmniejszają pobór mocy, ponieważ natychmiastowe automatyczne wyłączenie zmniejsza ogólny prąd zasilania poniżej 0,5 µA.ISL29021 obsługuje zarówno przerwania sprzętowe, jak i programowe, które pozostają potwierdzone, dopóki host nie wyczyści ich przez interfejs I 2C w celu wykrycia bliskości.Zaprojektowany do pracy na zasilaniu od 2,5 V do 3,63 V, ISL29021 jest przeznaczony do pracy w zakresie temperatur otoczenia od -40°C do +85°C.Jest pakowany w przezroczyste, wolne od Pb opakowanie 8 Ld ODFN.

Cechy

Wykrywanie bliskości

• Eliminacja podczerwieni otoczenia podczas wykrywania bliskości

- Działa w bezpośrednim świetle słonecznym

• Sterownik LED IR z programowalnym źródłem prądu

- Regulowany prąd napędowy od 100mA do 12,5mA

• Programowalna częstotliwość modulacji prądu LED

• Zmienna rozdzielczość konwersji do 16 bitów

• Wybieralny zakres (przez I2C)

• Działa w różnych źródłach światła, w tym w świetle słonecznym

Idealna odpowiedź widmowa dla czujnika zbliżeniowego

• Zakres czujnika zbliżeniowego od 850nm do 950nm

- Można użyć rozwiązania LED 850nm lub 950nm

Bardzo niski pobór mocy

• Maksymalny prąd roboczy 90 μA

• Wyłączanie oprogramowania i automatyczne wyłączanie

- Maksymalny prąd wyłączenia 0,5 μA

Łatwy w użyciu

• Wyjście I2C (kompatybilne z SMBus).

• Nie są potrzebne żadne złożone algorytmy

• Kompensacja temperatury

• Obudowa typu Small Form Factor

- 8 Ld 2,0 mm x 2,1 mm x 0,7 mm pakiet ODFN

Dodatkowe funkcje

• Kompatybilny z I2C i SMBus

• Zasilanie 1,7 V do 3,63 V dla interfejsu I2C

• Zasilanie czujnika od 2,25 V do 3,63 V

• Bez Pb (zgodny z RoHS)

Aplikacje

• Czujnik zbliżeniowy wyświetlacza i klawiatury dla:

- Urządzenia mobilne: smartfon, PDA, GPS

- Urządzenia komputerowe: notebook, webpad

- Urządzenia konsumenckie: telewizor LCD, cyfrowa ramka do zdjęć, aparat cyfrowy

• Przemysłowe i medyczne czujniki zbliżeniowe

Schemat blokowy

specyfikacja ISL29021IROZ-T7
