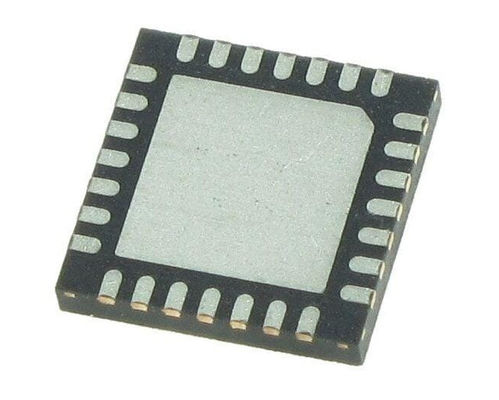

PIC24FJ64GA002T-I/ML PIC® 24F Mikrokontroler IC 16-bitowy 32MHz 64KB FLASH 28-QFN

PIC24FJ64GA002T-I/ML PIC® 24F Mikrokontroler IC 16-bitowy 32MHz 64KB FLASH 28-QFN (6x6)

Wysokowydajny procesor

• Zmodyfikowana architektura Harvardu

• Do 16 operacji MIPS przy 32 MHz

• Wewnętrzny oscylator 8 MHz z opcją 4x PLL i opcjami wielokrotnego dzielenia

• 17-bitowy na 17-bitowy jednocyklowy mnożnik sprzętowy

• Dzielnik sprzętowy 32-bitowy na 16-bitowy

• 16-bitowa x 16-bitowa tablica rejestrów roboczych

• Architektura zestawu instrukcji zoptymalizowana pod kątem kompilatora C:

- 76 podstawowych instrukcji

- Elastyczne tryby adresowania

• Dwie jednostki generowania adresu (AGU) do oddzielnego adresowania pamięci danych do odczytu i zapisu

Specjalne funkcje mikrokontrolera

• Zakres napięcia roboczego od 2,0 V do 3,6 V

• Tolerancyjne wejście 5,5 V (tylko piny cyfrowe)

• Wysokoprądowe źródło/sink (18 mA/18 mA) na wszystkich pinach I/O

• Flashowa pamięć programu:

- 10 000 kasowania/zapisu

- Minimum 20 lat przechowywania danych

• Tryby zarządzania energią:

- Tryby uśpienia, bezczynności, drzemki i alternatywnego zegara

- Prąd roboczy: 650 A/MIPS, typowo przy 2,0 V

- Prąd uśpienia: 150 nA, typowy przy 2,0 V

• Działanie monitora zegara odpornego na awarie (FSCM):

- Wykrywa awarię zegara i przełącza się na wbudowany oscylator RC o małej mocy

• Wbudowany regulator 2,5 V z trybem śledzenia

• Resetowanie po włączeniu zasilania (POR), zegar włączania zasilania (PWRT) i zegar uruchamiania oscylatora (OST)

• Elastyczny zegar Watchdog (WDT) z wbudowanym oscylatorem RC o niskim poborze mocy zapewniającym niezawodne działanie

• In-Circuit Serial Programming™ (ICSP™) i In-Circuit Debug (ICD) przez 2 piny

• Obsługa skanowania granic JTAG

Funkcje analogowe

• 10-bitowy, do 13-kanałowy przetwornik analogowo-cyfrowy:

- Współczynnik konwersji 500 ksps

- Konwersja dostępna w trybie uśpienia i bezczynności

• Podwójne komparatory analogowe z programowalną konfiguracją wejść/wyjść

Funkcje peryferyjne

• Wybór pinów urządzeń peryferyjnych (PPS):

- Umożliwia niezależne mapowanie wejść/wyjść wielu urządzeń peryferyjnych

- Do 26 dostępnych pinów (urządzenia 44-pinowe)

- Ciągłe sprawdzanie integralności sprzętu i blokady bezpieczeństwa zapobiegają niezamierzonym zmianom konfiguracji

• 8-bitowy równoległy port nadrzędny/podrzędny (PMP/PSP):

- Do 16-bitowego multipleksowanego adresowania, z maksymalnie 11 dedykowanymi pinami adresowymi na urządzeniach 44-pinowych

- Programowalna polaryzacja na przewodach sterujących

• Sprzętowy zegar czasu rzeczywistego/kalendarz (RTCC):

- Zapewnia funkcje zegara, kalendarza i alarmu

• Programowalna cykliczna kontrola nadmiarowa (CRC)

• Dwa moduły 3-Wire/4-Wire SPI (obsługa 4 trybów ramek) z 8-poziomowym buforem FIFO

• Dwa moduły I2C™ obsługują tryb Multi-Master/Slave i adresowanie 7-bitowe/10-bitowe

• Dwa moduły UART:

- Obsługuje RS-485, RS-232 i LIN/J2602

- Wbudowany koder/dekoder sprzętowy dla IrDA®

- Automatyczne budzenie na bit Start

- Automatyczne wykrywanie szybkości transmisji

- 4-poziomowy głęboki bufor FIFO

• Pięć 16-bitowych timerów/liczników z programowalnym preskalerem

• Pięć 16-bitowych wejść przechwytujących

• Pięć 16-bitowych wyjść porównawczych/PWM

• Konfigurowalne wyjścia z otwartym drenem na pinach cyfrowych wejść/wyjść

• Do 3 zewnętrznych źródeł przerwań

ZRESETOWAĆ SCHEMAT BLOKU SYSTEMU
