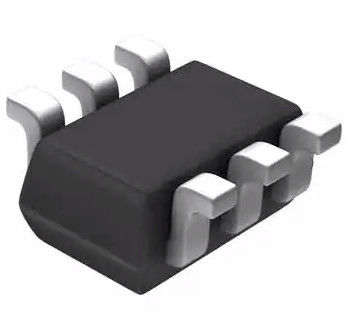

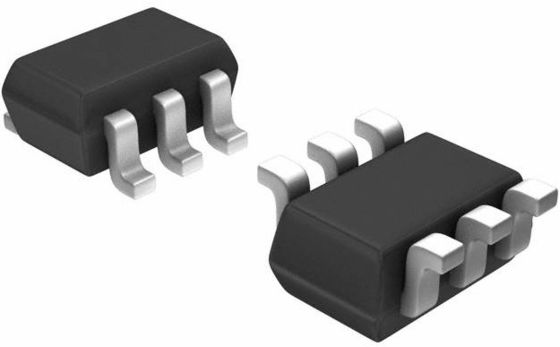

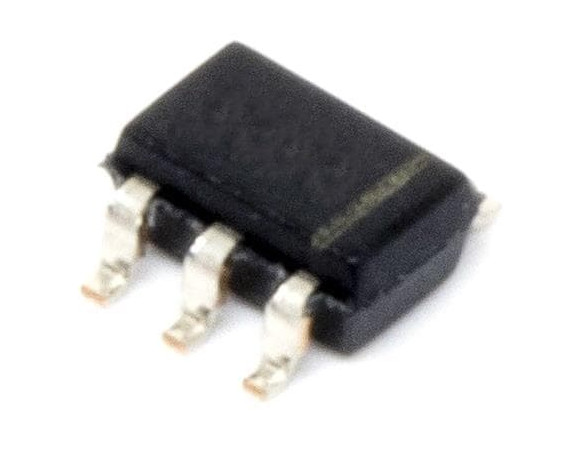

AD5247BKSZ100-1RL7 Cyfrowy potencjometr 100k Ohm 1 obwód 128 kranów I²C

AD5247BKSZ100-1RL7 Cyfrowy potencjometr 100k Ohm 1 obwód 128 kranów Interfejs I²C SC-70-6

CECHY

128 pozycji

Rezystancja między końcami: 5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ

Ultrakompaktowe opakowanie SC70-6 (2 mm × 2,1 mm).

I interfejs zgodny z 2C

Pełny odczyt/zapis rejestru wycieraczek

Ustawienie po włączeniu na średnią skalę

Pojedyncze zasilanie 2,7 V do 5,5 V

Współczynnik temperaturowy trybu reostatu: 45 ppm/°C

Niska moc, IDD = 0,9 µA przy typowym 3,3 V

Szeroki zakres temperatur pracy: od −40°C do +125°C

APLIKACJE

Wymiana potencjometru mechanicznego w nowych konstrukcjach

Regulacja przetworników czujników ciśnienia, temperatury, położenia, chemicznych i optycznych

Wzmacniacz RF polaryzujący

Regulacja jasności i kontrastu wyświetlacza LCD

Regulacja elektroniki samochodowej

Kontrola wzmocnienia i regulacja przesunięcia

FUNKCJONALNY SCHEMAT BLOKOWY

OGÓLNY OPIS

AD5247 zapewnia kompaktowe rozwiązanie o wymiarach 2 mm × 2,1 mm do zastosowań z regulacją 128 pozycji.To urządzenie wykonuje tę samą funkcję regulacji elektronicznej, co potencjometr mechaniczny lub rezystor nastawny.Dostępne w czterech różnych wartościach rezystancji od końca do końca (5 kΩ, 10 kΩ, 50 kΩ i 100 kΩ), te urządzenia o niskim współczynniku temperaturowym są idealne do precyzyjnej i stabilnej regulacji zmiennej rezystancji.Ustawieniami wycieraczek można sterować za pomocą interfejsu cyfrowego kompatybilnego z I2 C, którego można również użyć do odczytania aktualnego słowa sterującego rejestru wycieraczek.Każda z opcji 10 kΩ i 100 kΩ ma trzy zakodowane na stałe opcje adresów podrzędnych, aby umożliwić użytkownikom dostęp do trzech z tych urządzeń na jednej magistrali I2 C (pełna lista lokalizacji adresów podrzędnych znajduje się w Tabeli 8).Rezystancja między wycieraczką a dowolnym punktem końcowym stałego rezystora zmienia się liniowo w odniesieniu do kodu cyfrowego przenoszonego do zatrzasku RDAC.Zwróć uwagę, że terminy potencjometr cyfrowy, VR (rezystor zmienny) i RDAC są używane zamiennie w tym dokumencie.Działając z zasilaniem od 2,7 V do 5,5 V i zużywając 0,9 µA (3,3 V), AD5247 może być używany w przenośnych aplikacjach zasilanych bateryjnie.

specyfikacja AD5247BKSZ100-1RL7
