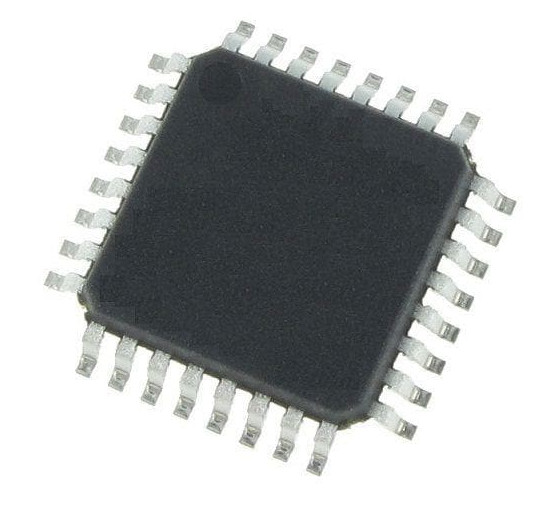

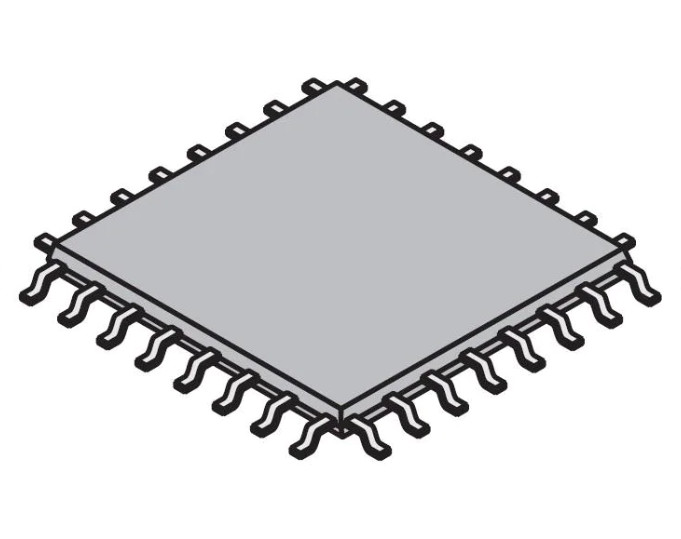

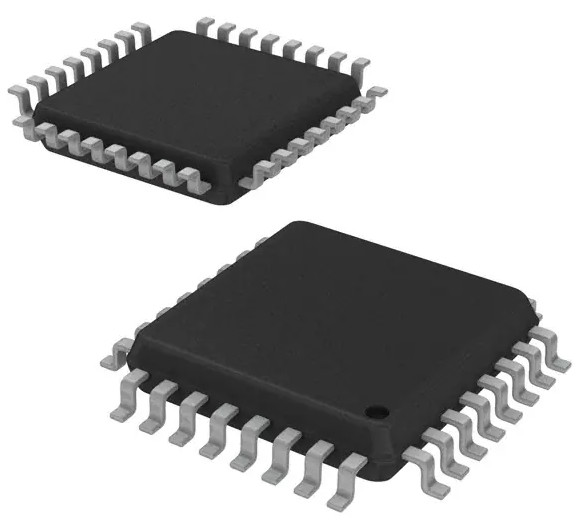

STM8AF6266TCX Mikrokontroler IC STM8A 8 bitów

  • STM8AF6266TCX IC Microcontroller STM8A 8 Bit
  • STM8AF6266TCX IC Microcontroller STM8A 8 Bit
  • STM8AF6266TCX IC Microcontroller STM8A 8 Bit
Miejsce pochodzenia USA
Nazwa handlowa STMicroelectronics
Orzecznictwo RoHS
Numer modelu STM8AF6266TCX
Minimalne zamówienie 2400
Cena negotiated
Szczegóły pakowania Taśma cięta (CT)
Czas dostawy 5-10 dni roboczych
Zasady płatności T/T
Możliwość Supply dziesięć tysięcy

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Model STM8AF6266TCX Rozmiar rdzenia 8 bitowy
Prędkość 16MHz Rozmiar pamięci programu 32 KB (32 KB x 8)
Typ pamięci programu Błysk Napięcie — zasilanie (Vcc/Vdd) 3 V ~ 5,5 V
Procesor rdzeniowy STM8A
Podkreślić

STM8AF6266TCX mikrokontroler IC

,

mikrokontroler IC STM8A 8 Bit

,

układ scalony STM8AF6266TCX
Zostaw wiadomość
opis produktu

STM8AF6266TCX Automotive AEC-Q100 STM8A mikrokontroler IC 8-bitowy 16MHz 32KB FLASH 32LQFP

8-bitowe mikrokontrolery samochodowe STM8AF6246, STM8AF6248, STM8AF6266 i STM8AF6268 oferują od 16 do 32 KB pamięci programu Flash i zintegrowaną pamięć EEPROM typu true data.Są one określane jako urządzenia STM8A średniej gęstości w serii STM8S i podręczniku referencyjnym 8-bitowych mikrokontrolerów serii STM8AF (RM0016).
Wszystkie urządzenia z linii produktów STM8A zapewniają następujące korzyści: obniżony koszt systemu, wydajność i solidność, krótkie cykle rozwoju i długowieczność produktu.
Koszty systemu są zmniejszone dzięki zintegrowanej pamięci EEPROM typu true data, która zapewnia do 300 000 cykli zapisu/kasowania oraz wysokiemu poziomowi integracji systemu z wewnętrznymi oscylatorami zegara, watchdogiem i resetem po wyłączeniu zasilania.
Wydajność urządzenia zapewnia częstotliwość taktowania procesora do 16 MHz i ulepszone właściwości, które obejmują solidne wejścia/wyjścia, niezależne watchdogy (z oddzielnym źródłem zegara) oraz system bezpieczeństwa zegara.
Krótkie cykle rozwoju są gwarantowane dzięki skalowalności aplikacji w ramach wspólnej architektury produktów z kompatybilnym układem pinów, mapą pamięci i modułowymi urządzeniami peryferyjnymi.Pełna dokumentacja jest oferowana z szerokim wyborem narzędzi programistycznych.
Długowieczność produktów w rodzinie STM8A zapewnia ich zaawansowany rdzeń wykonany w najnowocześniejszej technologii do zastosowań motoryzacyjnych z zasilaniem roboczym od 3,3 V do 5 V.
Wszystkie mikrokontrolery STM8A i ST7 są obsługiwane przez te same narzędzia, w tym środowisko programistyczne STVD/STVP, emulator STice i niedrogie narzędzie do debugowania obwodów innych firm.


Cechy

• Certyfikat AEC-Q10x
• Rdzeń
– Maks. fCPU: 16 MHz
– Zaawansowany rdzeń STM8A z architekturą Harvarda i 3-etapowym potokiem
– Średnio 1,6 cykli/instrukcję, co daje 10 MIPS przy 16 MHz fCPU dla standardowego wzorca branżowego
• Wspomnienia
– Flash Pamięć programu: 16 do 32 Kbyte Flash;retencja danych 20 lat w temperaturze 55°C po 1 kcyklu
– Pamięć danych: od 0,5 do 1 Kbajtów prawdziwych danych EEPROM;wytrzymałość 300 km
– RAM: 2 kB
• Zarządzanie zegarem
– Oscylator rezonatora kwarcowego małej mocy z wejściem zewnętrznego zegara
– Wewnętrzne, regulowane przez użytkownika oscylatory 16 MHz RC i 128 kHz RC o małej mocy
– System bezpieczeństwa zegara z monitorem zegara
• Resetowanie i zarządzanie zasilaniem
– Oczekiwanie/automatyczne wybudzanie/zatrzymanie trybów niskiego poboru mocy z definiowanym przez użytkownika bramkowaniem zegara
– Niskie zużycie energii przy włączaniu i wyłączaniu zasilania
• Zarządzanie przerwaniami
– Zagnieżdżony kontroler przerwań z 32 wektorami
– Do 34 zewnętrznych przerwań na 5 wektorach
• Timery
– Do 2 16-bitowych timerów PWM ogólnego przeznaczenia z maksymalnie 3 kanałami CAPCOM każdy (IC, OC lub PWM)
– Zaawansowany timer kontrolny: 16-bitowy, 4 kanały CAPCOM, 3 komplementarne wyjścia, wstawianie martwego czasu i elastyczna synchronizacja
– 8-bitowy podstawowy timer AR z 8-bitowym preskalerem
- Zegar automatycznego budzenia
– Okna i niezależne zegary kontrolne
• Interfejsy komunikacyjne
– LINUART
– Zgodność z LIN 2.2, tryby master/slave z automatyczną resynchronizacją
– Interfejs SPI do 8 Mbit/s lub fMASTER/2
– Interfejs I2C do 400 Kbit/s
• Przetwornik analogowo-cyfrowy (ADC)
– 10-bitowa dokładność, 2LSB TUE dokładność, 2LSB TUE liniowość ADC i do 10 multipleksowanych kanałów z indywidualnym buforem danych
– Analogowy watchdog, tryb skanowania i ciągłego próbkowania
• We/Wy
– Do 38 pinów użytkownika, w tym 10 wejść/wyjść HS
– Wysoce solidna konstrukcja I/O, odporna na zastrzyki prądu
• Temperatura pracy do 150 °C
• Kwalifikacja zgodna z AEC-Q100 rev G

Schemat obwodu oscylatora HSE
STM8AF6266TCX Mikrokontroler IC STM8A 8 bitów 0



Specyfikacja STM8AF6266TCX
Kategoria Układy scalone (IC)
Osadzony
Mikrokontrolery
Seria
Motoryzacja, AEC-Q100, STM8A
Stan produktu
Nie dla nowych projektów
Procesor rdzeniowy
STM8A
Rozmiar rdzenia
8 bitowy
Prędkość
16MHz
Łączność
I²C, LINbus, SPI, UART/USART
Urządzenia peryferyjne
Wykrywanie/resetowanie braku zasilania, POR, PWM, WDT
Liczba wejść/wyjść
25
Rozmiar pamięci programu
32 KB (32 KB x 8)
Typ pamięci programu
BŁYSK
Rozmiar pamięci EEPROM
1K x 8
Rozmiar pamięci RAM
2K x 8
Napięcie — zasilanie (Vcc/Vdd)
3 V ~ 5,5 V
Konwertery danych
A/D 7x10b
Typ oscylatora
Wewnętrzny
temperatura robocza
-40°C ~ 125°C (TA)
Typ mocowania
Montaż powierzchniowy
Opakowanie / etui
32-LQFP
Pakiet urządzeń dostawcy
32-LQFP (7x7)
