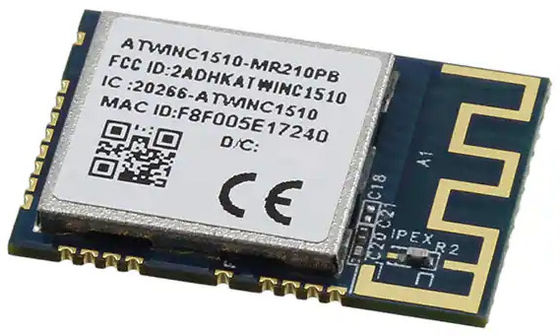

ATWINC1510-MR210PB1952 WiFi 802.11b/G/N moduł nadawczo-odbiorczy 2,4 GHz zintegrowany

ATWINC1510-MR210PB1952 Moduł nadawczo-odbiorczy WiFi 802.11b/G/N 2,4 GHz Zintegrowany montaż powierzchniowy Trace

Wstęp

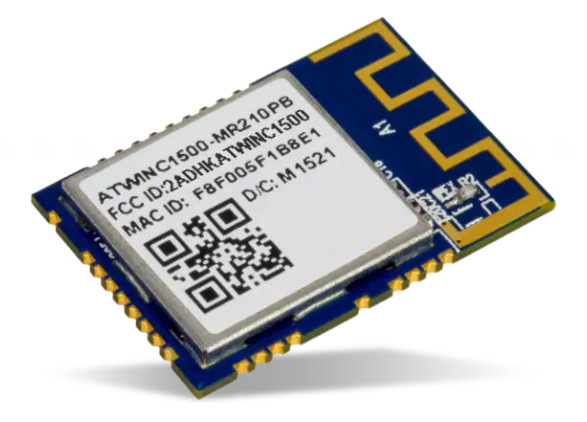

ATWINC15x0-MR210xB to moduł 802.11 b/g/n IoT (Internet of Things) o niskim zużyciu energii, specjalnie zoptymalizowany do zastosowań IoT o niskim poborze mocy.Moduł integruje wzmacniacz mocy (PA), wzmacniacz niskoszumowy (LNA), przełącznik, zarządzanie energią oraz drukowaną antenę lub złącze micro koncentryczne (U.FL) do anteny zewnętrznej, co zapewnia niewielką obudowę (21,7 x 14,7 x 2,1 mm).Jest kompatybilny z punktami dostępowymi 802.11 b/g/n różnych dostawców.Ten moduł udostępnia porty Serial Peripheral Interface (SPI) do komunikacji z kontrolerem hosta.Odniesienia do modułu ATWINC15x0-MR210xB obejmują urządzenia modułu wymienione poniżej:

• ATWINC1500-MR210PB

• ATWINC1500-MR210UB

• ATWINC1510-MR210PB

• ATWINC1510-MR210UB

Cechy

• Rozwiązanie IEEE® 802.11 b/g/n 20 MHz (1x1).

• Pojedynczy strumień przestrzenny w paśmie ISM 2,4 GHz

• Zintegrowany przełącznik nadawania/odbioru

• Zintegrowana antena PCB lub mikro złącze koncentryczne U.FL do anteny zewnętrznej

• Doskonała czułość i zasięg dzięki zaawansowanemu przetwarzaniu sygnału PHY

• Zaawansowana korekcja i szacowanie kanałów

• Zaawansowana synchronizacja nośnej i taktowania

• Wi-Fi® Direct (obsługiwane do wersji oprogramowania układowego 19.5.2)

• Obsługa miękkiego AP

• Obsługuje zabezpieczenia IEEE 802.11 WEP, WPA, WPA2

• Obsługa zabezpieczeń korporacyjnych dzięki WPA/WPA2 (802.1X)(1)

– EAP-TLS

– EAP-PEAPv0/1 z TLS

– EAP-TTLSv0 z MSCHAPv2

– EAP-PEAPv0/1 z MSCHAPv2

• Doskonała przepustowość MAC dzięki akceleracji sprzętowej dwupoziomowej agregacji ramek A-MSDU/A-MPDU i potwierdzania bloków

• Wbudowany mechanizm zarządzania pamięcią w celu zmniejszenia obciążenia hosta

• Interfejs hosta SPI

• Zakres temperatur pracy od -40°C do +85°C.Wydajność RF w temperaturze pokojowej 25oC ze zmianą 2-3 dB w warunkach brzegowych

• Zasilanie wejść/wyjść (VDDIO) waha się od 2,7 V do 3,6 V

• Napięcie zasilania przetwornicy DC/DC (VBAT) mieści się w zakresie od 3,0 V do 4,2 V

• Wbudowany kryształ 26 MHz

• Zintegrowana pamięć Flash dla oprogramowania systemowego

• Tryby oszczędzania energii

– 4 µA Typowy tryb wyłączenia przy 3,3 VI/O

– 380 µA Tryb drzemki z zachowaniem ustawień chipa (używany do monitorowania latarni) (2)

– Wbudowany oscylator uśpienia o niskim poborze mocy

– Szybkie wybudzanie hosta z trybu drzemki przez transakcję pin lub SPI

• Opcje szybkiego rozruchu

– Wbudowana pamięć rozruchowa ROM (natychmiastowe uruchamianie oprogramowania sprzętowego)

– Boot flash SPI

– Niskoprzeciekowa pamięć wbudowana w układ dla zmiennych stanu

– Szybkie ponowne skojarzenie AP (150 ms)

• Wbudowany stos sieciowy do odciążenia MCU

– Funkcje sieciowe TCP, UDP, DHCP, ARP, HTTP, TLS i DNS

– Akceleratory sprzętowe dla bezpieczeństwa Wi-Fi i TLS w celu skrócenia czasu połączenia

• Akcelerator sprzętowy sumy kontrolnej IP

• Akceleratory sprzętowe dla bezpieczeństwa OTA

• Niewielki sterownik hosta

• Certyfikaty Wi-Fi Alliance® w zakresie łączności i optymalizacji

Schemat blokowy
